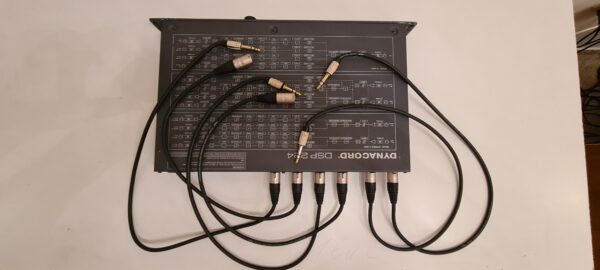

Dynacord digitális hangprocesszor “Dynacord DSP 224” Alig HASZNÁLT!

Leírás

1.1 DSP 244 JELLEMZŐK
A 48 bites szűrőalgoritmusokat, a 24 bites AD/DA átalakítást és a 115 dB dinamikus tartományt biztosító DSP 244
új szabványokat állít fel a digitális hangszóró-vezérlők és processzorok számára. A DSP 244 egy univerzális digitális
hangrendszer -processzor, amely 2 bemenetet és 4 kimenetet biztosít; plusz az 1. és
2. bemenetek belső összegzése . Továbbá lehetséges
a következő konfigurációk létrehozása: Sztereó vagy Dual 2-utas rendszerek, 3-Way + Direct és 4-utas
rendszerek, mindegyik Mono alcsatornával, de teljes körű rendszerek is.
A frekvenciaváltó funkciókhoz minden üzemmódban magas- és aluláteresztő szűrők állnak rendelkezésre. Az
a választékban Linkwitz-Riley, Butterworth és Bessel típusú szűrők találhatók, 6,
12, 18 és 24 dB/okt között kapcsolható lejtéssel . A hatalmas számú kiegészítő szűrő rendkívül rugalmasan korrigálja a
frekvenciaválasztást. Minden bemenet tartalmaz egy 5 sávos hangszínszabályozót, amely lehetővé teszi a magas és aluláteresztő,
magas és alacsony polcos vagy paraméteres csúcs-süllyedésű szűrők hozzárendelését az egyes szűrőszakaszokhoz. A frekvenciaváltó
szűrők mellett négy további szűrőt alkalmaznak minden kimeneti csatornában, amelyek szintén beállíthatók
magas- vagy aluláteresztő, magas vagy alacsony polcos szűrők, paraméteres csúcs-dip szűrők vagy all-pass szűrők működésére. Kiegészítő
szűrés biztosított a 2. sorrendben a B-6 igazításhoz szükséges high-pass, vagy speciális LPN-szűrők révén
(Low-Pass Notch szűrők) az optimálisan szellőző mélysugárzók frekvencia- és fázisválaszainak korrigálására. Mindegyik csatorna ezenkívül késleltetést, polaritáskapcsolót, programozható szintvezérlést és
digitális kompresszort / korlátozót is biztosít, míg a master késleltetések a bemeneti csatornákban találhatók.
A felhasználó két üzemmód közül választhat: a „Nincs szerkesztési mód” lehetővé teszi
a hangszórórendszerek kívánt kombinációjának egyszerű kiválasztását a gyárilag beállított programlistából. Ezt követően a
készülék optimálisan illeszkedik a hangrendszerhez, és azonnal működtethető. A „Teljes szerkesztési mód”
viszont hozzáférést biztosít az összes paraméterhez, lehetővé téve alapvetően bármely programozást és tárolást
beállítás. Összesen 80 memóriacím – 50 előre beállított és 30 szabadon hozzárendelhető felhasználói program – áll
rendelkezésre.
A DSP 244-en belül az AD/DA átalakításról lineáris 24 bites konverterek gondoskodnak; ahol az AD szakasz
128-szoros túlmintavételi, erősítési tartományú Sigma-Delta konvertereket alkalmaz. A DA-szakasz 128-szoros
túlmintavételező Sigma-Delta konvertereket kínál. A teljes jelfeldolgozást két 24 bites Motorola
jelfeldolgozó végzi .
További jellemzők:
– FLASH memória a szoftverekhez és az előre beállított frissítésekhez soros interfészeken keresztül
– PC -alapú kezelő és konfiguráló szoftver Windows ’95 / Windows ’98 alatt
– Standard MIDI és RS -232 interfész
– RS -485 interfész vagy kapcsoló érintkezők opcionálisan rendelhető-
Háttérvilágítású grafikus kijelző 122 x 32 képponttal-A
bemenetek és kimenetek elektronikusan kiegyensúlyozottak, XLR típusú csatlakozók-A
bemeneti transzformátor-kiegyensúlyozás opcionálisan elérhető-
Bemeneti / kimeneti szintvezérlők, Kimenet-némítás kapcsoló, csatornafunkció-jelzők SUB , LO, MID, HI
– Bemenet / kimenet mérőműszerek, kompresszor és vágó LED -ek
Ebben a felhasználói kézikönyvben a DSP 244 számos jellemzője részletesen ismertetésre kerül. Tartsa a
kézikönyvet biztonságos helyen, hogy kéznél legyen minden további hivatkozáshoz.
